sexta-feira, 19 de outubro de 2018

Calculo com 555

555

O CI 555 é um dos circuitos intergrados mais conhecido e usado, tanto por tecnicos como por hobbytas da eletronica.
Isso acontece pela as seguintes razões:
1 - È fácilmente encontrado em qualquer loja onde se venda componentes eletronicos.
2 - Seu preço é relativamente barato.
3 - Exige poucos componentes para seu funcionamento.
4 - Sua tensão de alimentação pode variar entre 5 a 18v.
5 - Fornece em sua saida, pino 3, uma corrente de 200 mA, que pode acionar diretamente leds, lampadas reles, sirenes, disparo de triacs, etc

Seus dois modos de operação são:

Configuração Astavel

Neste tipo de operação a saida fica um determinado tempo em nível alto, depois passa para o nível baixo e depois de um certo tempo volta ao nível alto. E fica neste ciclo. È o nosso famoso pisca-pisca.
---
Na configuração astavel os resistores R1, R2 e o Capacitor C são responsaveis pela oscilação.

Tempo em nível alto: Se refere ao tempo que a saida - pino 3 do CI - fica com uma tensão próxima da tensão de alimentção. Para saber o tempo em nivel alto é usada a seguinte formula:
Th = 0.7 * (R1+R2) * C

Tempo em nível baixo: Se refere ao tempo que a saida do CI fica com uma tensão próxima do zero volt. O tempo em nível baixo é dado pela formula:
Tl = 0.7 * R2 * C

Frequência se refere a quantas vezes em um segundo a saida passa do nivel alto para o nivel baixo e é dada pela formula:
f = 1.45 * (R1 + (2 * R2) ) * C

Período se refere a soma do tempo em nível alto mais o tempo em nível baixo.
Formula: 0.7 * (R1 + (2 * R2) * C

Ciclo de trabalho - ou duty ciclo - se refere porcentagem do período que a saida fica em nível alto.
Formula: ciclo = (r1 + r2) / (r1 + (2 * r2)) * 100;

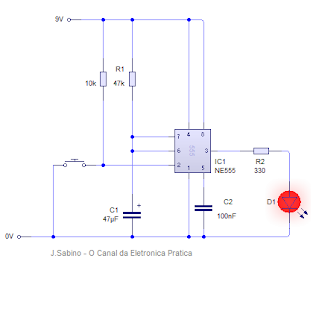

Configuração Monoestavel

Na configuração monoestavel, a saida só vai a nível alto quando o interruptor push-button é premido, e o tempo que fica nesse nível depende do resistor R1 e do capacitor C.

O tempo em que a saida fica em nivel alto é dado pela formula:
T = 1.1 * R1 * C

Dessa formula se deriva outras:
Se o tempo e o resistor é conhecido, usa-se a formula abaixo para saber o valor do capacitor:
capacitor = (tempo * 1000) / (1.1 * resistor )
Se o tempo e o capacitor é conhecido, usa-se a formula abaixo para saber o valor do resistor:
resistor = (tempo * 1000) / (1.1 * capacitor )

Obs:
Em todas as formulas os valores dos resistores são dados em ohms, o valor do capacitor é dado em Farad e o tempo em segundos.


:: 555 Modo Monoestavel ::

Monoestavel

O que deseja saber:





:: Tempo Alto e Tempo Baixo ::

555 Astavel

Resultado:



:: 555 Modo Astavel ::

Valores


Escolha um item:






sexta-feira, 9 de dezembro de 2016

Calculando o Resistor em Serie com o Led

calculando o resistor em serie com o led Leds em serie:
Digite a quantidade de leds em serie. Caso os leds estejam em paralelo e sejam do mesmo tipo, digite apenas 1
e use o resistor resultante para cada led.
TensaoLed:
Entre com a tensao nominal do led. Cada tipo de led precisa de uma tensão diferente para acender. Veja a tabela ao lado, com os tipos de leds e suas respectivas tensões.

CorrenteLed:
A corrente que o led suporta varia para cada tipo, que fica entre 1mA até 50mA. Uma corrente segura para se usar em qualquer tipo de led é de 20mA

TensaoFonte:
Neste campo voce digita o valor da tensão da fonte que deseja usar para acender os leds.

Resistor:
Neste campo é exibido o resultado do calculo, valor do resistor que voce deve usar.
Caso o valor exibido nao esteja entre os valores dos resistores que se encontram a venda,
voce pode usar um valor imediatamente abaixo ou acima do exibido, vide a tabela dos resistores comerciais.

Potencia:
Neste campo é exibido a potencia do resistor que voce usará. Assim como no campo resistor, é possivel ser exibido
valores que não se encontram à venda, neste caso use um valor superior ao apresentado.

Calc Resistor Led

Veja o Video: Video


(c) - J.Sabino --------------------------------------- 17:50 - Dom,04/Dez/16

domingo, 16 de outubro de 2016

Busca Polo em fiaçao eletrica de carro

Um circuito muito simples de montar, usa apenas dois leds e dois resistores, porém de grande utilidade para aqueles que fazem manutenção eletrica em automovel.


Vejam o passo a passo para montagem deste circuito no video: Vd174 - Busca Polo para Eletrica de Carro

sexta-feira, 14 de outubro de 2016

Circuito para Pratica de Codigo Morse

Usando materiais caseiro, para construir a chave, e mais meia duzia de componentes eletronicos voce pode montar um divertido e didatico dispositivo para a pratica do codigo Morse.

Construindo a chave:




Montando o circuito oscilador:

O primeiro circuito   permite que duas pessoas pratiquem ao mesmo tempo.


 O circuito abaixo é para apenas uma pessoa



Tabela com o Codigo Morse
Veja o video ensinando passo a passo a montagem : Vd173 - Circuito Para Pratrica do Codigo Morse

Mata Barata Eletrico

Usando um DVD e  tampa de marmitex voce pode construir uma util armadilha para  matar baratas.

Recorte o papel aluminio em circulo com um diametro um pouco menor do que o diametro do DVD, e após isso, recorte um circulo menor, apartir do centro  do primeiro circulo, cole, ambos, no DVD com silicone deixando um pequeno espaço entre os dois circulos. Ligue dois fios - cabinho paralelo de 1mm serve, um em cada circulo, na outra ponta ligue um plug.

Depois cubra toda a parte eletrificada com alguma embalagem de plastico, fixando-a com silicone: garafa pet, embalagem de doces, fazendo 'rasgo' nas laterais da embalagem para a passagem das baratas.

Atenção:
Caso tenha criaças pequenas em casa, coloque a armadilha e local fora do alcance delas.

Veja as fotos abaixo e tambem veja o video com o passo a passo para montagem desta armadilha:



Video:Vd172 - Mata Barata Eletrico
