Teste Flat Cable

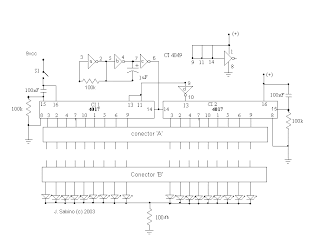

Click na imagem para ampliá-la.

Este circuito substitui, com grande vantagem, os multimetros no teste de flat-cable. A vantagem em relação ao multimetro é que é possivel testar 18 'vêias' de uma só vez.
Ao ligar S1, as portas 'a', 'b' e 'c' do CI 4049 ( ligadas como astaveis ) fornecem os sinais de clock aos dois CIs 4017, porém, só o CI 1 é habilitado. O CI 2 fica desabilitado devido ao nível baixo que a porta 'd' coloca em seu pino 13 ( pino disable ). O CI 1 é desabilitado quando seu pino 11 vai ao nível alto, ao mesmo tempo temos a habilitação do CI 2
Intepretação dos leds:
Cabo sem deifeito: Todos os leds acendem em sequencia.
Cabo com fios em curto: Os leds correspondentes aos fios em curto acendem ao mesmo tempo e com brilho reduzido.
Cabo com fios rompidas: Os leds correspondentes aos fios rompidos não acendem.
