Pisca Alerta para Saida de Garagem

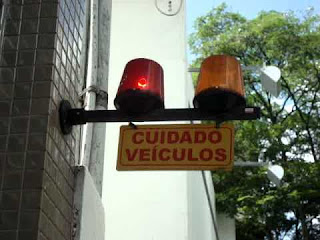

Neste circuito usei a caracteristica de um led pisca - ele possui um circuito interno que o faz piscar em uma frequencia de uma piscada por segundo - para fazer piscar, através de um relé, duas lampadas incandescentes, que podem ser usadas como um pisca alerta de saida de garagem.

Componentes:
S1 = Interruptor tipo push-button NF (opcional)
C1 = Capacitor de poliester : 470nF-250v - para 127v - ou 220nF-440v para 220v
D1 a D4 = Diodos retificadores 1N4004
D5 = Diodo zener 12v - 1w
D6 = Diodo 1N4148
R1 = 470 Ohms
R2 = 330 Ohms
R3 = 4.7K
Q1 = BC548
Rele 12v
Soquetes para lampadas

Funcionamento:

Atraves da fonte capacitiva - C1, D1 a D4, D5, R1 e C2, a tensão da rede é retificada e estabilizada para um valor de 12v

Q1 é ligado e desligado, via R3, seguindo as piscadas do Led-Pisca.
Quando o Relé está desligado uma das lampadas - ligada no contafo NF fica acesa. Quando o Relé é ligado; a lampdada que estava acessa apaga-se e a outra lampada - ligada no contato NA - acende.

Essa 'cangorra eletronica' segue o ritmo das piscadas do Led-Pisca.
